当前位置: 活性炭 > 活性炭百科 > 技术资料 >

【技术】药用新成分的煤

发布日期:2018-10-18 17:04 来源:活性炭网 作者:活性炭网 浏览数:

内容概要 (1)由南方木材制成的药用煤 自古以来胃,肠疾病,霍乱,治疗剂,如肠Chibusu药用碳已被使用,并作为用于在医疗领域毒物,例如急救的解毒剂。 此外,它还用于化学制造

内容概要

 (1)由南方木材制成的药用煤

 自古以来胃,肠疾病,霍乱,治疗剂,如肠Chibusu药用已被使用,并作为用于在医疗领域毒物,例如急救的解毒剂。此外,它还用于化学制造领域的脱色,精炼等。最近,它已广泛用于生命科学领域,例如人造肾脏和代谢人造器官的辅助吸附剂。对于药用Tsuyonetsu剩余渣分,如图10日本药典,重金属,是非常严格的规定,例如吸附性能,发生在起始材料的限制。因此,认为具有少量强热残留物的木材等作为原料是优选的。然而,木材原料的活性炭生产和原木出口管制的当前木材出口国已成为极为稀缺的原因。

 由流动的激活方法的组合,并且所述酸清洗方法二菲未使用的木材和国内松树如在本文的原料,缩写为日本药典10(在下文中日本药典10执行用于制备药用碳的基础研究)我们报告的结果符合化学木炭的标准。

 (2)由聚丙烯腈制成的药用煤

 供药用碳以往原料,木材被认为是使用较少的灼烧残渣渣分进行了研究药用碳的制备是在点火渣分的原料在本文中非常少的合成树脂残留物。聚丙烯腈共聚物的纤维废料用作试验原料。显示了日本药典10对在850℃的活化温度下获得的每种活化产物进行药用木炭测试的结果。结果发现,每个测试项目都显示出超过药用煤标准的良好值。这似乎是使用聚丙烯腈作为原料的活性炭可以调节药用木炭而不需要酸洗,这与之前的报道相反。

详细内容

 1南海木材制成的药用煤

 (1)原料

 原料使用Ipiruipiru,三种类型的两个日本生产的松木Apiton从菲律宾政府正在推进利用规划未使用的资源的树木。以下,将该原料简称为IP,AP,PA。

 (2)试验材料和碳化物的制备

 在通过自卸车和粉碎机粉碎原木之后,使用搅拌流化碳化装置在430℃下将这些试验原料碳化。表1显示了原料和碳化物的工业分析值,产率(wt%)和堆积密度(ρB)。此后,松树,ipiruipiru和apiton的碳化物缩写为PAC,IPC,APC。

 (3)活化和酸洗

 通过间歇式流体活化装置在800℃至900℃下进行水蒸气活化。之后,用盐酸等进行酸洗。

 (4)激活的表现

 图1显示了活化时间与活化剂的亚甲基蓝吸附量[MB]之间的关系。然后IPCA(活化放入A),APCA,测定PACA和对后来的亚甲基蓝的浓度分离并洗涤得到的混合物用在离心机中上清液[毫克/升] 1.0N盐酸炭纯化。图2显示了它与亚甲蓝吸附量(mg / g)之间的关系。任何未经处理的炭和纯化活性炭也已经发现,超过高浓度优异的活性炭吸附从低密度区域。

 (5)作为药用炭的纯化活性炭的评价

 激活是在活化温度850℃的纯化由每个酸1.0 N,加药试验当天台10的结果是,无论是在比较纯度pH在未处理的活性炭8.1至9.3纯化活性炭使用酸,pH为6.7至7.3,证明符合标准。

 未处理的活性炭的强热残余物和酸可溶物不符合每个样品的标准,但通过纯化降低至约0.15至0.57%,并且充分满足标准。据认为,南海材料的未处理活性炭中酸溶性物质含量高的一个原因是钙含量高。

 氰化物,硫化物,硫酸盐,砷和重金属含量是未经处理的活性炭,均符合标准。此外,在吸附试验中,发现未处理的活性炭与纯化的活性炭之间没有观察到显着差异,并且满足所有标准。

 2由聚丙烯腈制成的药用煤

 (1)试验原料和碳化物的制备

 试验材料是工厂废料,并且使用纤维状聚丙烯腈共聚物(下文中缩写为PANW)。对于碳化物制备,将纤维切割成1.0至2.0cm。将反应管的温度保持在230℃并在空气中保持2小时5小时。(以下将这些碳化物缩写为PANA和PANB)。

 (2)碳化物的性质

 通过在空气中热处理PANW获得的产率y(wt%)示于表2中。此外,与木基体系相比,已经获得了PANA和B的非常高的残留值,这似乎适合作为药用碳原料。

 (3)激活测试

 用于活化的测试设备和方法符合(1)。图3显示了通过在850℃下激活PANC获得的活化剂的产率Y与(MB)和(S)之间的关系。

 特点

 这项研究,从最近对于药用炭的需求增加的预期,相对于原材料火焰的可用性,还没有着落直到现在,专注于热带木材或塑料废物。

 其结果是,那些热带木材,也纤维废物等聚丙烯腈为原料的,根据制造本文阐述的,满足“日本药典”的产品得到。

适用范围

 扩大药用原料的原料,相应的生产技术

表1木材及其碳化物的分析值
样本 水分(%) 灰(%) VM(%) FC(%) BD(gm / ml) Y(wt%)
原料 IP 11.67 1.1 74.18 13.04 - -
美联社 13.43 0.3 70.14 16.19 - -
PA 12.00 0.4 37.00 50.57 - -
碳化的字符 IPC 2.20 4.7 24.12 68.98 0.18 34
APC 1.81 1.0 34.00 63.19 0.14 32
PAC 2.41 1.8 47.81 47.97 0.12 27
BD:体积密度,FC:固定碳,VM:挥发性物质,Y:字符的Yoeld


图1活化时间和亚甲蓝吸附量

图2等温吸附线

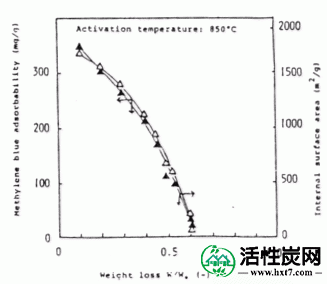

图3活化剂的重量损失和活化剂和内表面积的亚甲蓝吸收



表2聚丙烯腈碳化物
样本 收益率(%) 内表面积(m 2 / g) 灰(%) 挥发物(%)
潘伟 - - 0.007 -
潘阿 67.9 110 0.008 28.12
潘B 64.3 130 0.009 19.00
PAN W:聚丙烯腈共聚物
PAN A:PAN W的炭在230℃下在露天碳化2小时
PAN B:PAN W的炭在230℃下在露天碳化5小时
(责任编辑:活性炭网)
织梦二维码生成器
上一篇:【技术】焦油中分离有用化学物质的方法
下一篇:【技术】木炭微胶囊用于含药物
发表评论
请自觉遵守互联网相关的政策法规,严禁发布色情、暴力、反动的言论。
评价:
验证码: 点击我更换图片
最新评论
