本实用新型公开了一种医用放射性废水衰变池，包括沉淀池，沉淀池的顶部连通有连接管，所述连接管的顶部连通有沉淀箱，所述沉淀箱的顶部固定连接有箱盖，所述箱盖的内表面转动连接有圆板，所述圆板的顶部固定连接有转动齿，且转动齿的外表面通过卡块卡接有转动套，所述转动套的顶部固定连接有转动柱，所述圆板的底部通过凸块固定连接有螺旋叶，所述沉淀箱的一侧连通有进水管，所述沉淀箱的另一侧连通有第一出水管，所述沉淀池顶部的一侧连通有第一出泥管，本实用新型涉及医用技术领域。该医用放射性废水衰变池，利用圆板和螺旋叶之间的配合可带动污水将水中的杂质在螺旋叶的转动下快速沉淀，增加了工作效率。



　　权利要求书

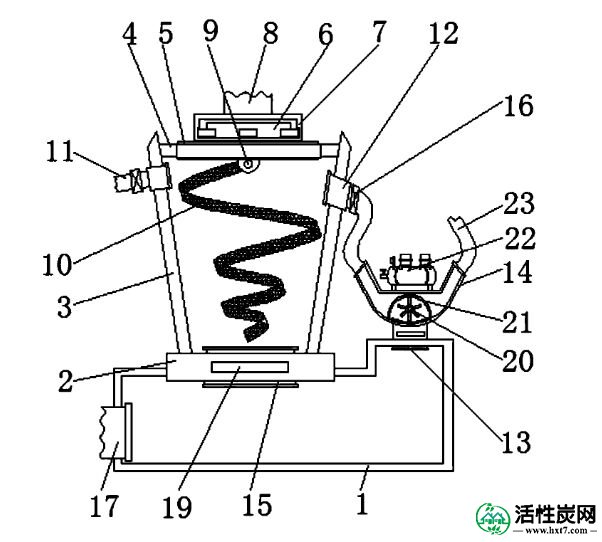

　　1.一种医用放射性废水衰变池，包括沉淀池(1)，其特征在于：所述沉淀池(1)的顶部连通有连接管(2)，所述连接管(2)的顶部连通有沉淀箱(3)，所述沉淀箱(3)的顶部固定连接有箱盖(4)，所述箱盖(4)的内表面转动连接有圆板(5)，所述圆板(5)的顶部固定连接有转动齿(6)，且转动齿(6)的外表面通过卡块卡接有转动套(7)，所述转动套(7)的顶部固定连接有转动柱(8)，所述圆板(5)的底部通过凸块(9)固定连接有螺旋叶(10)，所述沉淀箱(3)的一侧连通有进水管(11)，所述沉淀箱(3)的另一侧连通有第一出水管(12)，所述沉淀池(1)顶部的一侧连通有第一出泥管(13)，所述第一出泥管(13)的顶部连通有过滤管道(14)，所述连接管(2)的内表面固定连接有第二出泥管(15)。

　　2.根据权利要求1所述的一种医用放射性废水衰变池，其特征在于：所述进水管(11)和第一出水管(12)的外表面均固定连接有阀门(16)，所述沉淀池(1)的一侧连通有排污管(17)。

　　3.根据权利要求1所述的一种医用放射性废水衰变池，其特征在于：所述第一出泥管(13)和第二出泥管(15)的内表面均通过滑动管(18)滑动连接有活塞装置(19)。

　　4.根据权利要求3所述的一种医用放射性废水衰变池，其特征在于：所述活塞装置(19)包括压缩圆盘(191)，所述压缩圆盘(191)的内部开设有圆槽(192)，所述圆槽(192)的内部固定连接有固定板(197)，所述连接板(193)的两侧均通过压缩块(194)与圆槽(192)的内表面固定连接，所述压缩圆盘(191)的一侧通过密封圈(195)与连接管(2)的内表面固定连接。

　　5.根据权利要求4所述的一种医用放射性废水衰变池，其特征在于：所述压缩圆盘(191)的一侧固定连接有连接板(193)，所述连接板(193)的一侧贯穿连接管(2)并延伸至连接管(2)的外部，所述连接板(193)的一侧固定连接有拉板(196)。

　　6.根据权利要求1所述的一种医用放射性废水衰变池，其特征在于：所述第一出水管(12)的一端与过滤管道(14)的一端连通，所述过滤管道(14)的内表面转动连接有转动挡块片(20)，所述过滤管道(14)内表面的底部固定连接有过滤外圈(21)，所述过滤管道(14)的一端连通有第二出水管(23)，所述过滤管道(14)外表面的顶部固定连接有水泵(22)。

　　说明书

　　一种医用放射性废水衰变池

　　技术领域

　　本实用新型涉及医用技术领域，具体为一种医用放射性废水衰变池。

　　背景技术

　　放射性是指元素从不稳定的原子核自发地放出射线，而衰变形成稳定的元素而停止放射(衰变产物)，这种现象称为放射性。衰变时放出的能量称为衰变能量，原子序数在铋或以上的元素都具有放射性，但某些原子序数小于的铋元素(如锝)也具有放射性。某些元素的原子通过核衰变自发地放出α射线或β射线(有时还放出γ射线)的性质，称为放射性。按原子核是否稳定，可把核素分为稳定性核素和放射性核素两类。一种元素的原子核自发地放出某种射线而转变成别种元素的原子核的现象，称作放射性衰变。能发生放射性衰变的核素，称为放射性核素(或称放射性同位素)。

　　水是生命之源，人们的生活离不开水，水的优劣与人们的生活息息相关，但是一些医用废水中含有大量放射性元素，该废水一般是经过衰变池处理将污水处理，在此之前必须将废水中的污泥沉淀出，现有的沉淀装置沉淀速度慢，影响工作效率，并且沉淀不够彻底，进而导致污水处理不干净。

　　实用新型内容

　　针对现有技术的不足，本实用新型提供了一种医用放射性废水衰变池，解决了现有的沉淀装置沉淀速度慢，影响工作效率，并且沉淀不够彻底，进而导致污水处理不干净的问题。

　　为实现以上目的，本实用新型通过以下技术方案予以实现：一种医用放射性废水衰变池，包括沉淀池，所述沉淀池的顶部连通有连接管，所述连接管的顶部连通有沉淀箱，所述沉淀箱的顶部固定连接有箱盖，所述箱盖的内表面转动连接有圆板，所述圆板的顶部固定连接有转动齿，且转动齿的外表面通过卡块卡接有转动套，所述转动套的顶部固定连接有转动柱，所述圆板的底部通过凸块固定连接有螺旋叶，所述沉淀箱的一侧连通有进水管，所述沉淀箱的另一侧连通有第一出水管，所述沉淀池顶部的一侧连通有第一出泥管，所述第一出泥管的顶部连通有过滤管道，所述连接管的内表面固定连接有第二出泥管。

　　优选的，所述进水管和第一出水管的外表面均固定连接有阀门，所述沉淀池的一侧连通有排污管。

　　优选的，所述第一出泥管和第二出泥管的内表面均通过滑动管滑动连接有活塞装置。

　　优选的，所述活塞装置包括压缩圆盘，所述压缩圆盘的内部开设有圆槽，所述圆槽的内部固定连接有固定板，所述连接板的两侧均通过压缩块与圆槽的内表面固定连接，所述压缩圆盘的一侧通过密封圈与连接管的内表面固定连接。

　　优选的，所述压缩圆盘的一侧固定连接有连接板，所述连接板的一侧贯穿连接管并延伸至连接管的外部，所述连接板的一侧固定连接有拉板。

　　优选的，所述第一出水管的一端与过滤管道的一端连通，所述过滤管道的内表面转动连接有转动挡块片，所述过滤管道内表面的底部固定连接有过滤外圈，所述过滤管道的一端连通有第二出水管，所述过滤管道外表面的顶部固定连接有水泵。

　　有益效果

　　本实用新型提供了一种医用放射性废水衰变池。具备以下有益效果：

　　(1)、该医用放射性废水衰变池，通过沉淀池的顶部连通有连接管，连接管的顶部连通有沉淀箱，沉淀箱的顶部固定连接有箱盖，箱盖的内表面转动连接有圆板，圆板的顶部固定连接有转动齿，且转动齿的外表面通过卡块卡接有转动套，转动套的顶部固定连接有转动柱，圆板的底部通过凸块固定连接有螺旋叶，沉淀箱的一侧连通有进水管，沉淀箱的另一侧连通有第一出水管，沉淀池顶部的一侧连通有第一出泥管，第一出泥管的顶部连通有过滤管道，连接管的内表面固定连接有第二出泥管，利用圆板和螺旋叶之间的配合可带动污水将水中的杂质在螺旋叶的转动下快速沉淀，增加了工作效率。

　　(2)、该医用放射性废水衰变池，通过第一出水管的一端与过滤管道的一端连通，过滤管道的内表面转动连接有转动挡块片，过滤管道内表面的底部固定连接有过滤外圈，过滤管道的一端连通有第二出水管，过滤管道外表面的顶部固定连接有水泵，利用过滤管道和过滤外圈之间的配合可避免废水没有完全沉淀干净，再利用转动挡块片将水中未沉淀的杂质沉淀下沉。

 方案概述
本方案专用于核医学科、放射性实验室及产生放射性废液之使用场所，确保放射性废液安全处理，达到国际排放标准，防止环境污染，节省处理费用。

本方案适用范围
-专用于核医、正子造影及碘131病房而设计与使用

方案特点
-采不锈钢储存槽体，槽内外涂防锈及耐酸碱涂料，坚固耐用。
-中央控制操作系统，操作方便、管理容易，放射性废液储存环境一目了然。
-流程图控制盘面：放射性废液进、排流程一目了然。
-自由设立废液之储存量：依需求可自由调整各主要储存量及排放时机。
-可显示废液之高低液位：进口液位计可了解废液储量现况。
-可记录排放总数：进口排放计数器可推算排放总量。
-液位异常警报器：液位过高或过低等异常状况警示及警报。
-系统故障测试：可测试系统故障或异常状况及防治不正常之操作。
-安全排位连锁装置：可防止意外及不当排放。
-增项选择装置。
-放射性活度测定与核种鉴定：可测定活度及核种，了解储存现况及是否达到排放标准。
-电脑远控程式：使操作及管理更方便，并可利用网路达远距操作之目的。
-可与其他辐射侦测系统连线：可与其他环境系统连线，达到全区监测目的。

行业相关规定标准
临床核医学卫生防护标准GBZ 120-2002
放射性废物安全管理条例

方案配置服务
（标准配置）在对照行业相关标准、总结行业特性、综合分析既有客户需求的基础上，标准化的解决建议及产品配置。
（量身定制）在对照行业相关标准的基础上，通过与客户一对一的深入沟通，全面了解客户需求，量身定制个性化解决方案及产品配置。
监测流程方法
根据行业监测制定依据和判定标准，以客户实际需求为出发点，制作提供相应的监测流程和实施方法。
