【活性炭】加热再生装置-移动床式

发布日期:2018-10-19 05:13 来源:活性炭网编辑整理 作者:活性炭网 浏览数:

移动床式又称立式移动床再生炉(见下图)。再生部门由两层不锈钢管构成,炭自上而下在两管隔层中移动,内管道水

移动床式又称立式移动床再生炉(见下图)。再生部门由两层不锈钢管构成,炭自上而下在两管隔层中移动,内管道水蒸汽在活化段由细孔排至隔层中,与活性炭举办氧化回响。外管与燃烧室打仗,将热量传导至活性炭,再生气体由上部通气孔倾轧至燃烧室处理,尾气由旁置烟囱解除。炉底有盘式出料装置将再生炭倾轧。这种炉型结构简朴、操纵打点较利便,由于再生时间长达6h,所以炉体高12m,水蒸汽量为0.2kz/kg活性炭),活性炭吸附,燃气温度进口1 000℃,出口 70~80℃,再生损耗3%~4%,蜂窝活性炭,总能耗约6 950 kcal/kg活性炭(折合电耗8.07 kW·h/kg活性炭),热接纳型总能耗3 360 kcal/kg活性炭(折合电耗 3.9kW·h/kg活性炭)。

外燃式立式移动床再生装置

图7 外燃式立式移动床再生装置

  海内研制的盘式炉也属移动床式(见图8)。活性炭自上而下,在由中空的料盘叠成的管状通道中移动,再生气体由料盘偏差倾轧。以重柴油作燃料,炉膛燃烧室温度达1 110~1 300℃,热量从料盘及料盘偏差传至活性炭,水蒸汽自炉底通入。活性炭 在炉膛内获得再生。

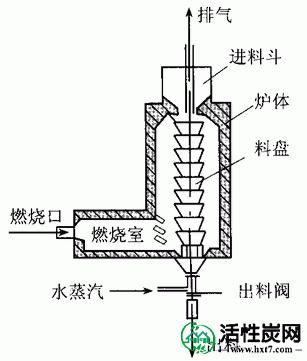

盘式再生装置

图8 盘式再生装置 (责任编辑:admin)
