有机废气吸附催化净化装置

发布日期:2018-09-13 14:19 来源:活性炭网 作者:活性炭网 浏览数:

有机废气吸附催化净化装置 1. 应用领域 主要适用于涂装、印刷、家电、制鞋、塑料及各种化工车间里的挥发或泄漏出的有机废气的净化及臭味的消除,最适用于大风量、不宜采用直接

有机废气吸附催化净化装置

1.
应用领域
    主要适用于涂装、印刷、家电、制鞋、塑料及各种化工车间里的挥发或泄漏出的有机废气的净化及臭味的消除,最适用于大风量、不宜采用直接燃烧或催化燃烧和吸附回收处理的有机废气。

2.工作原理
    活性炭吸附处理有机废气是利用活性炭微孔能吸收有机性物质的特性,把大风量低浓度有机废气中的有机溶剂吸附到活性炭中并浓缩,经吸附净化后的气体达标直接排空。
催化燃烧脱附是利用催化燃烧分解有机废气后产生的热空气加热活性炭中被吸附的有机溶剂,使之达到溶剂的沸点,使有机溶剂从活性炭中脱附出来,并且把浓缩后的高浓度废气引入到催化燃烧装置中。
    活性炭吸附—催化燃烧脱附是把两者的优点有机的结合起来。即先利用活性炭进行吸附浓缩,当活性炭吸附达到饱和时,利用电加热启动催化燃烧设备,并利用热空气加热活性炭吸附床,当催化燃烧反应床加热到250℃左右,活性炭吸附床局部达到60~120℃时,从吸附床解析出来的高浓度废气就可以在催化反应床中进行氧化反应。反应后的高温气体经换热器,换热后的气体一部分回用送入活性炭吸附床进行脱附,另一部分排入大气。脱附出来的废气经换热器换热后温度迅速提高,降低了催化燃烧的加热电功率,从而使催化燃烧装置及脱附过程达到小功率或无功率运行。

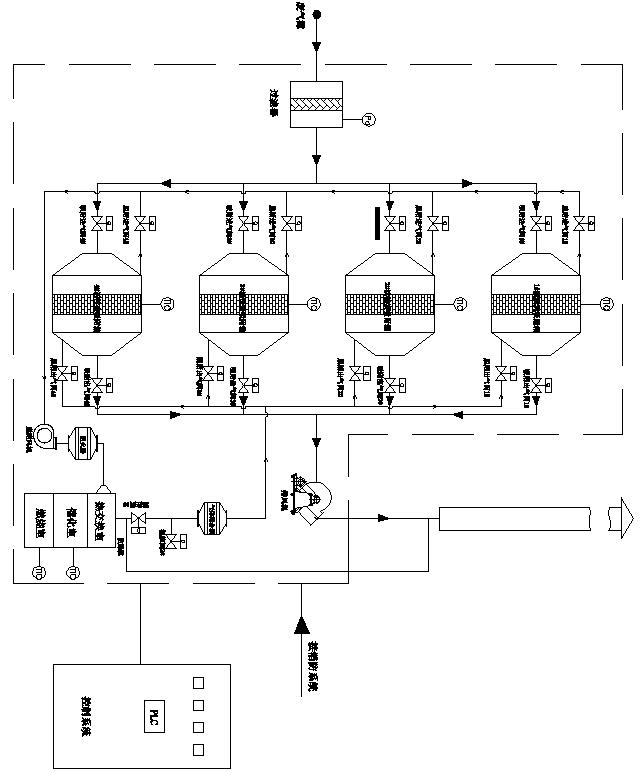

3.工艺流程图

4.技术特点
    系统主体的核心部分由三个并联的活性炭吸附以及催化焚烧炉构成,受PLC控制系统控制,并配有触摸数字显示屏。设备前端连接洗涤塔或干式过滤器,设备后端连接烟囱,排放净化气体。

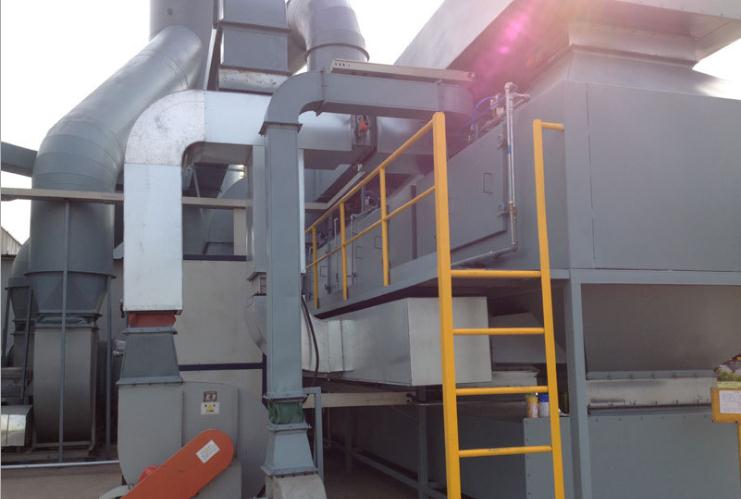

 5.有机废气吸附催化净化装置图片

6.有机废气吸附催化净化装置设备参数
